In today’s high-volume fine wire manufacturing environment, cable plants face constant pressure to increase output, maintain strict diameter and surface quality consistency, reduce labor and energy costs, and minimize workshop footprint. The Machine de recuit continu à tréfilage multifilaire (RDB series) is engineered precisely for these demands.

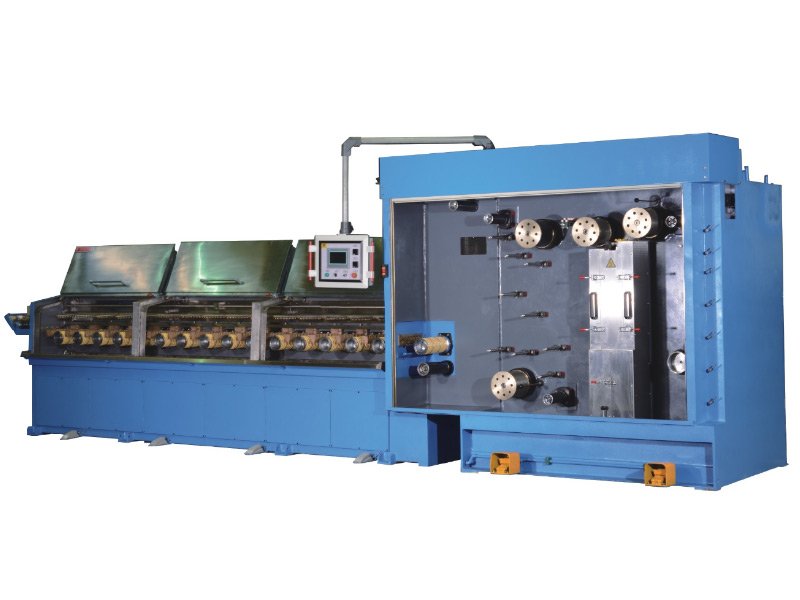

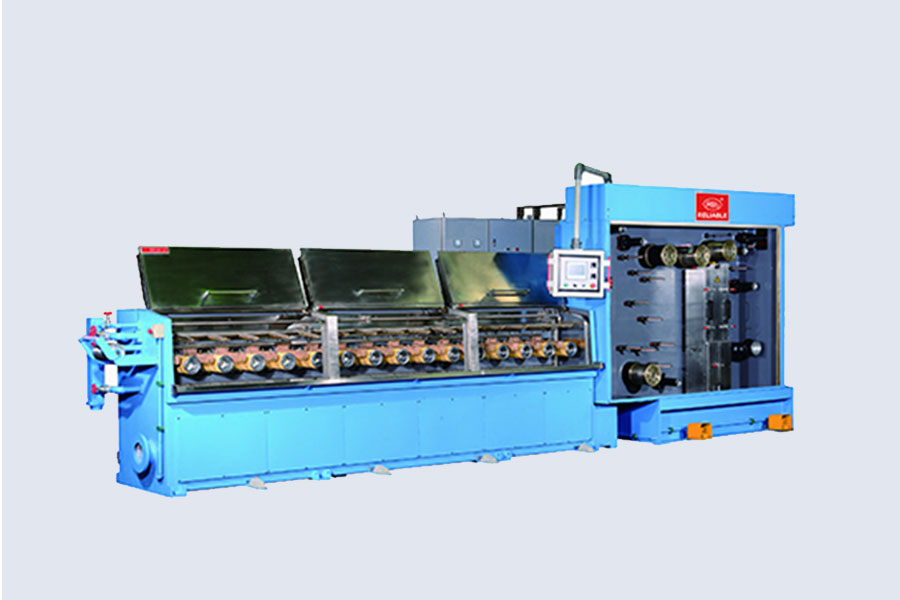

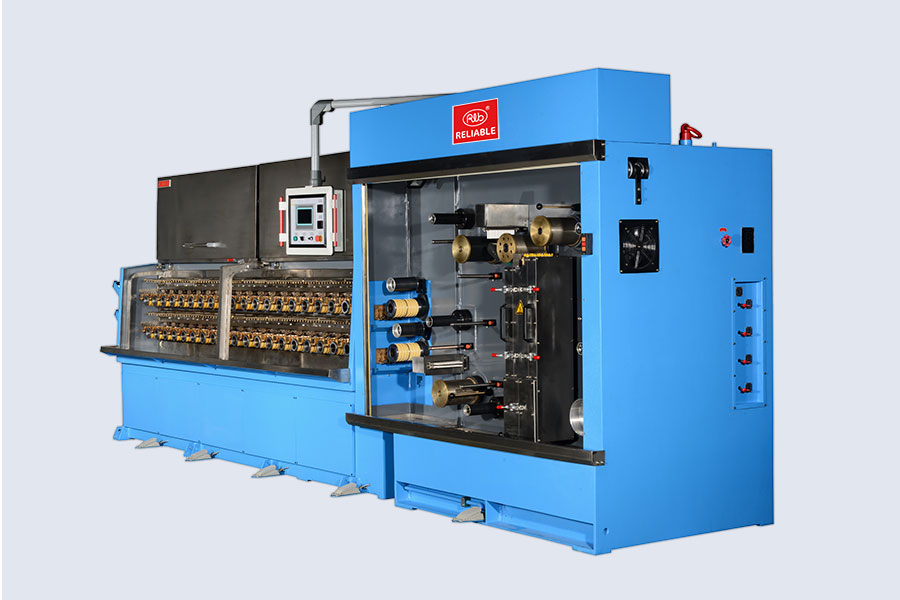

This advanced multi-head production line simultaneously draws 8 to 24 copper wires from a maximum inlet diameter of Ø1.8 mm (RDB80/RDB100) or Ø2.6 mm (RDB120) down to ultra-fine finished sizes between Ø0.14 mm and Ø0.50 mm, while performing fully synchronized online continuous annealing in a single continuous pass. The result is bright, soft, uniformly annealed fine copper wire ready for subsequent bunching, stranding, or enameling processes — delivered at mechanical speeds up to 1800 m/min.
Designed for electronic wires, magnet (enameled) wire precursors, automotive harness conductors, communication cables, medical and aerospace specialty wires, and multi-strand flexible conductors, the RDB series solves the classic productivity bottlenecks of single-wire lines: excessive floor space, high labor intensity, elevated energy and lubricant consumption, and inconsistent annealing quality.
Processus technologique bref
Incoming copper rods/wires (Ø1.8–2.6 mm max) → Multi-head drawing section (8/16/20/24 wires) equipped with ceramic (zirconia or single/double-layer ceramic) drawing wheels → Precision tension control system → Integrated continuous annealing unit (digital voltage control, typically 3–4 stage, steam-protected) → Multi-stage cooling & drying → Automatic take-up on shared large bobbins (Φ600–800 mm) or individual spools with pneumatic clamping, lifting and anti-reverse safety functions.
The entire line is governed by an advanced PLC + MMI (touch-screen) system that ensures full mechanical and electrical synchronization, real-time process monitoring, automatic annealing voltage adjustment proportional to drawing speed, parameter storage/recall, and user-friendly operation.
Principaux avantages techniques et excellence en matière de performance
Engineered specifically for high-volume fine wire production in Saudi Arabia and GCC cable plants, the RDB Series delivers measurable, quantifiable benefits:
- Traitement simultané multi-têtes 8–24 wires drawn and annealed at the same time. Compared with equivalent single-wire lines, this configuration typically reduces electricity consumption by 30–50 %, lubricant usage, labor intensity, and required workshop space while significantly increasing overall throughput.
- Recuit continu intégré Fully digital voltage control automatically tracks drawing speed. Combined with insulated guide wheels and multi-stage annealing, it produces soft, bright wires with excellent and consistent elongation (typically 25–33 %), uniform mechanical properties, and superior surface finish — eliminating the need for separate offline annealing and reducing work-in-process inventory.
- Roues à dessin en céramique de qualité supérieure Single or double-layer ceramic (or zirconia) cones offer exceptional wear resistance, long service life, and rapid, easy replacement. This minimizes downtime and maintains precise diameter control over extended production runs.
- High-Speed Operation with Minimal Downtime Maximum mechanical speed of 1800 m/min, supported by a fast die-change system and pneumatic bobbin handling. Larger shared bobbins further reduce changeover frequency and joint points, improving continuity and downstream processing efficiency.
- Contrôle intelligent MMI + PLC Touch-screen interface enables real-time synchronization, online monitoring of all critical parameters, recipe storage, and simple operator intervention. Micro-slip control and automatic tension adjustment ensure stable running even at top speeds.
- Complete Turnkey Integration Capability Optional auxiliary equipment includes automatic threading machines, heat exchangers, steam generators, and advanced filtration systems for lubricant and cooling circuits — allowing seamless integration into existing or new cable plants.
These design features translate directly into higher net output, lower total cost of ownership, reduced scrap rates, and consistent high-quality fine copper wire that meets the stringent requirements of modern electronic, automotive, and specialty cable applications.
Spécifications techniques
| Modèle | Nombre de lignes | Passes de dessin | Diamètre du fil d'entrée (mm) | Diamètre du fil de sortie (mm) | Diamètre de la roue à dessin (mm) | Vitesse de ligne maximale (m/min) |
|---|
| RDB80 | 8–16 | 17 / 21 / 25 | Max. Φ1.8 | Φ0,15 – Φ0,40 | Φ80 | 1800 |
| RDB100 | 20–24 | 21 / 25 | Max. Φ2.0 | Φ0,14 – Φ0,40 | Φ100 | 1800 |
| RDB120 | 16 | 16 / 19 / 21 | Max. Φ2,6 | 16× (Φ0,20 – Φ0,50) 8× (Φ0,40 – Φ1,05) | Φ120 | 1800 |
Custom configurations, higher-capacity models, and special alloy capability are available upon request. The machine is suitable for pure copper (ETP / oxygen-free) and various copper alloys with fully adjustable process parameters via the touch-screen interface.
Composants principaux et intégration du système
- Section de dessin multi-têtes avec roues en céramique
- Unité de recuit continu intégrée avec commande numérique de tension
- Système de synchronisation de tension et de vitesse de précision
- Armoire de commande intelligente MMI + PLC
- Serrage/levage/freinage pneumatique pour bobines (fonction anti-retour)
- Systèmes de lubrification, de refroidissement et de filtration
ButProduction à haut rendement et peu encombrante de fils de cuivre souples ultrafins, prêts pour le regroupement, le câblage ou les lignes de fils émaillés.
Applications principales
- Production en grande série de fils de cuivre fins (électronique, communication et automobile)
- production de précurseurs de fils magnétiques et de fils émaillés
- Fabrication de conducteurs ultrafins pour câbles médicaux et aérospatiaux
- Conducteurs souples en cuivre multibrins et blindage de câbles
La ligne de tréfilage et de recuit multi-têtes RLB est particulièrement efficace pour la production en série de fils fins aux spécifications identiques, offrant une efficacité et une constance de qualité inégalées.
Pourquoi choisir la machine de recuit continu à tréfilage multifil RLB ?
- Qualité fiableChaque ligne est soumise à des tests rigoureux : diamètre constant, surface brillante et excellente élongation.
- Service personnalisé: Adapté à la quantité de câbles, aux dimensions des entrées/sorties et à la configuration de votre usine en Arabie saoudite et dans les pays du Golfe.
- Partenariat à long termeInstallation complète, formation des opérateurs, fourniture de pièces détachées, diagnostic à distance et contrats de maintenance annuels.
- Prêt pour la Vision 2030Technologie à haut rendement soutenant la fabrication locale de câbles et les infrastructures d'énergie verte.
Demande d'informations
Contactez notre équipe technique dès aujourd'hui. 48 heures Nous vous fournirons une proposition de configuration détaillée, un calcul du retour sur investissement, des plans d'aménagement et des exemples de projets similaires menés dans les pays du Golfe.
Prêt à augmenter votre production de fil de cuivre fin ?
Demande d'informations — Laissez-nous vous fournir la machine de recuit continu à tréfilage multifilaire haute vitesse qui contribuera à votre succès dans la fabrication de câbles en Arabie saoudite et dans les pays du Golfe.
Machine de recuit continu à tréfilage multifilaire
Machine de tréfilage et de recuit continu haute performance (série RDB). Tréfile simultanément 8 à 24 fils de cuivre de Ø1,8 mm à Ø0,14–0,50 mm avec recuit en ligne intégré. Vitesse maximale : 1 800 m/min.
