Dans la fabrication des câbles d'alimentation moyenne et haute tension, il est essentiel, pour la longévité du câble et la fiabilité du système, d'obtenir un blindage fiable contre les interférences électromagnétiques (EMI) tout en assurant une protection à long terme contre l'humidité et les produits chimiques. Ruban de cuivre revêtu de copolymère — également connu sous le nom de ruban de cuivre revêtu EAA ou ruban de blindage en cuivre copolymère — est un matériau composite haute performance conçu spécifiquement pour ces applications exigeantes.

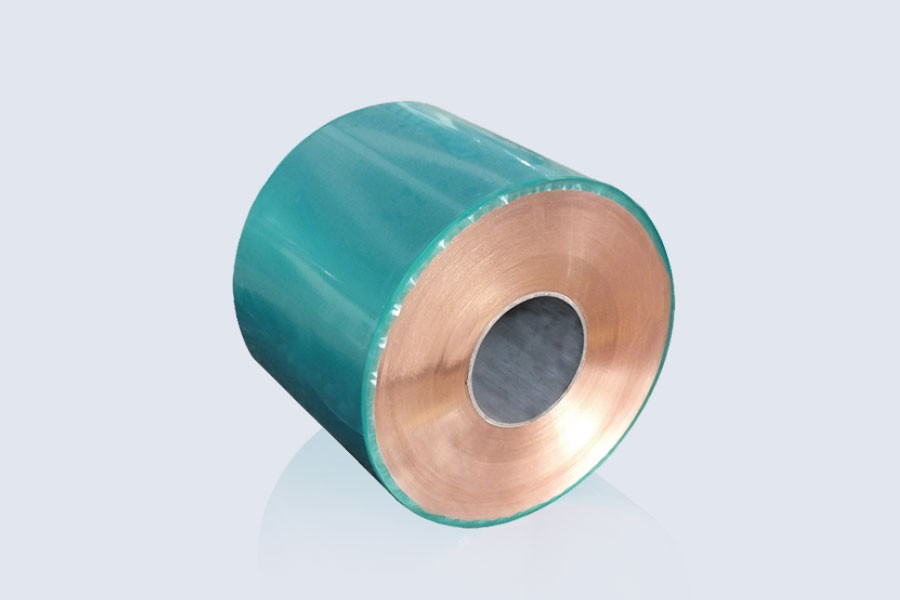

Ce ruban de blindage de pointe est constitué d'un substrat en cuivre recuit à haute conductivité, recouvert uniformément sur une ou deux faces d'une couche spéciale de copolymère d'acide éthylène-acrylique (EAA), généralement de couleur verte pour une identification visuelle rapide lors de la production et du contrôle qualité. Le revêtement EAA assure une adhérence exceptionnelle aux résines de gainage courantes (PE, PEBDL, PEHD ou composés sans halogène à faible émission de fumée), permettant la réalisation de gaines collées ou de gaines laminées robustes, résistantes au délaminage sous l'effet des cycles thermiques, des contraintes mécaniques ou d'une exposition prolongée à l'eau et aux produits chimiques.
En tant que fournisseur de confiance de matériaux pour câbles B2B possédant une vaste expérience dans le soutien aux producteurs mondiaux de câbles MT/HT, nous reconnaissons ce ruban comme un composant essentiel qui améliore à la fois les performances électriques et la durabilité environnementale dans les installations souterraines, sous-marines, aériennes et industrielles.
Composition et structure avancée
La cassette contient :
- Base en cuivre de haute pureté recuite à basse température (épaisseur 0,10–0,20 mm) — offrant une conductivité IACS ≥90% pour un blindage supérieur et une gestion des courants de défaut.
- revêtement en copolymère EAA (≈0,05 mm par côté) — appliqué uniformément sur une ou deux faces. La couche teintée en vert assure une basse température de collage, une excellente étanchéité à chaud et une compatibilité chimique optimale avec les gaines extrudées.
Cette structure crée une liaison permanente et indélaminante entre le cuivre et le polymère, tout en formant une interface polymère robuste avec la gaine extérieure lors de l'extrusion à grande vitesse. Il en résulte un blindage laminé sans joint, à haute résistance au pelage, qui empêche la migration de l'eau et la corrosion bien plus efficacement qu'un ruban de cuivre nu.
Principaux avantages techniques et gains de performance
Blindage électromagnétique et conductivité exceptionnels Avec une conductivité IACS ≥ 901 µT, l'âme en cuivre assure une excellente protection contre les interférences électromagnétiques et radioélectriques et constitue un blindage électrostatique efficace. Elle contribue également à la capacité de transport du courant de défaut, assurant ainsi la sécurité du système en cas de court-circuit.
Barrière supérieure contre l'humidité et les produits chimiques Le copolymère EAA crée une barrière à haute intégrité et aux performances éprouvées sur le long terme. Lors de tests normalisés (168 heures à 68 °C en milieu de remplissage/immersion ou dans l'eau), il atteint les résultats suivants : résistance à la corrosion de grade 7 sans délamination et maintient une résistance au pelage ≥5 N/cm — essentiel pour les environnements humides ou chimiquement agressifs tels que les conduits souterrains, les zones côtières ou les applications offshore.
Adhésion et facilité de mise en œuvre exceptionnelles
- Résistance au pelage : ≥ 5 N/cm
- Résistance au thermoscellage : ≥ 17,5 N/cm
- Résistance à la traction : ≥180 MPa
- Allongement à la rupture : ≥15%
Ces propriétés permettent une application longitudinale ou hélicoïdale aisée sur les lignes de câblage à haute vitesse, sans froissement, fissuration ni décollement. La température de collage plus basse de l'EAA simplifie la production et améliore l'efficacité globale de fabrication par rapport aux revêtements traditionnels.
Durabilité mécanique et intégrité diélectrique Le ruban résiste aux contraintes du traitement, de l'installation et de la durée de vie des câbles. Les versions à revêtement double face présentent Aucune rupture diélectrique à 1 kV CC, préservant ainsi l'intégrité de l'isolation à travers l'interface de la gaine.
Personnalisation pour des conceptions de câbles spécifiques Disponible dans une large gamme de largeurs (10–1000 mm), de diamètres intérieurs (76 mm, 102 mm, 150 mm, 406 mm) et de diamètres extérieurs sans joint jusqu'à 1000 mm, le ruban peut être adapté avec précision au diamètre de votre câble, au type d'armure ou à la configuration de votre gaine.
Principales applications dans les systèmes de câbles d'alimentation
Le ruban de cuivre revêtu de copolymère est largement utilisé pour :
- Câbles d'alimentation moyenne et haute tension (MT/HT): En tant que couche de protection combinée et barrière contre l'humidité et les produits chimiques autour du noyau isolé.
- Câbles souterrains et enterrés directement: Protection essentielle contre l'eau et la corrosion dans les sols humides ou chimiquement agressifs.
- Câbles sous-marins et offshore: Résistance accrue aux solutions salines et aux produits chimiques grâce à l'intégration de gaines ou de blindages métalliques.
- Conceptions de gaines aériennes et stratifiées: Forte adhérence aux gaines PE/LLDPE pour les constructions de “ gaines collées ” qui résistent aux contraintes mécaniques, aux UV et à l'exposition environnementale.
- Câbles spécialisés: Y compris ceux qui exigent la conformité aux tests de pénétration de l'eau, à la résistance aux huiles et aux produits chimiques et à la stabilité diélectrique à long terme dans les projets industriels ou d'énergies renouvelables.
Il est fréquemment utilisé dans les conceptions de blindage à ondulation longitudinale (LC) ou en combinaison avec d'autres barrières métalliques pour obtenir une protection radiale et longitudinale complète.
Spécifications techniques
| Paramètre | Valeur typique | Conditions de test / Norme |
|---|
| Épaisseur du cuivre | 0,10–0,20 mm | Base recuite douce |
| Épaisseur du revêtement EAA | ≈0,05 mm | Un ou les deux côtés |
| Résistance à la traction | ≥180 MPa | ISO 527 |
| Allongement à la rupture | ≥15% | ISO 527 |
| Force du pelage | ≥5 N/cm | Test interne |
| Force de thermoscellage | ≥17,5 N/cm | Test interne |
| résistance à la corrosion | 7e année | 168 heures à 68°C en remplissage/inondation |
| Force diélectrique | Aucune coupure à 1 kV CC | Version à revêtement double face |
Des spécifications personnalisées, des épaisseurs et des configurations de revêtement (simple ou double face) sont disponibles pour répondre aux exigences des normes CEI, ASTM ou régionales. Le produit est entièrement conforme à la norme YD/T 723.4-2007 relative aux rubans métalliques revêtus de copolymère utilisés dans les câbles de communication et d'alimentation.
Pourquoi le ruban de cuivre revêtu de copolymère surpasse les autres solutions
Comparé au ruban de cuivre nu ou aux blindages en feuille standard, le revêtement en copolymère EAA élimine les défaillances courantes telles que le délaminage sous l'effet des cycles thermiques, la mauvaise adhérence de la gaine et la corrosion accélérée en milieu humide ou salin. Il offre une résistance au pelage et aux produits chimiques supérieure, ainsi qu'une excellente thermoscellabilité, tout en conservant une conductivité optimale. Il constitue ainsi la solution de choix pour les câbles MT/HT modernes à gaine collée ou totalement étanches.
Blindage fiable et protection à long terme pour les infrastructures critiques
Le ruban de cuivre revêtu de copolymère allie les performances électriques éprouvées du cuivre de haute pureté aux propriétés avancées de barrière à l'humidité et d'adhérence de la technologie de copolymère EAA. Il en résulte un matériau techniquement supérieur et facile à mettre en œuvre, qui améliore la fiabilité des câbles, simplifie la fabrication et réduit les coûts de maintenance à long terme, même dans les environnements de transport et de distribution d'énergie les plus exigeants.
Pour les fabricants de câbles et les entrepreneurs EPC, la priorité est donnée à la priorisation qualité fiable, excellence technique, et solutions d'infrastructure à long terme, Ce ruban adhésif est un choix stratégique qui favorise la conformité, la performance et la satisfaction de l'utilisateur final.
Demande d'informations Pour obtenir des fiches techniques détaillées, des échantillons, des spécifications personnalisées ou des devis compétitifs adaptés à vos besoins de production, n'hésitez pas à contacter notre équipe d'experts. Nous vous proposons un accompagnement technique complet et des solutions de matériaux sur mesure pour renforcer votre position sur les marchés mondiaux des câbles d'énergie moyenne et haute tension.
