Yüksek gerilim güç kablosu sektöründe, yalıtım sisteminin kalitesi, kablonun elektriksel performansını, uzun vadeli güvenilirliğini ve aşırı çalışma koşulları altındaki güvenliğini doğrudan belirler. Üç Katmanlı Ko-Ekstrüzyon Kuru Kürleme CCV Hattı (Katenari Sürekli Vulkanizasyon) 10–132 kV XLPE yalıtımlı güç kablolarının üretimi için en son teknoloji çözümünü temsil etmektedir.
This fully integrated triple extrusion line enables simultaneous extrusion of the conductor screen, XLPE insulation, and insulation screen in a single pass using a precision three-layer crosshead. Followed by dry chemical cross-linking under controlled nitrogen atmosphere, the process delivers homogeneous, high-purity XLPE insulation that outperforms traditional steam-cured systems by eliminating moisture-related defects, micro-voids, and water treeing — resulting in superior dielectric performance and extended cable service life.
As a leading wire extrusion machine solution, this MV CCV line supports copper conductors from 50–1600 mm² and aluminum from 70–1600 mm², with maximum cable diameter of 100 mm and weight up to 25 kg/m — ideal for both medium voltage cable production (10–35 kV) and high-voltage transmission cables (66–132 kV).
Temel Teknoloji ve Süreç Avantajları

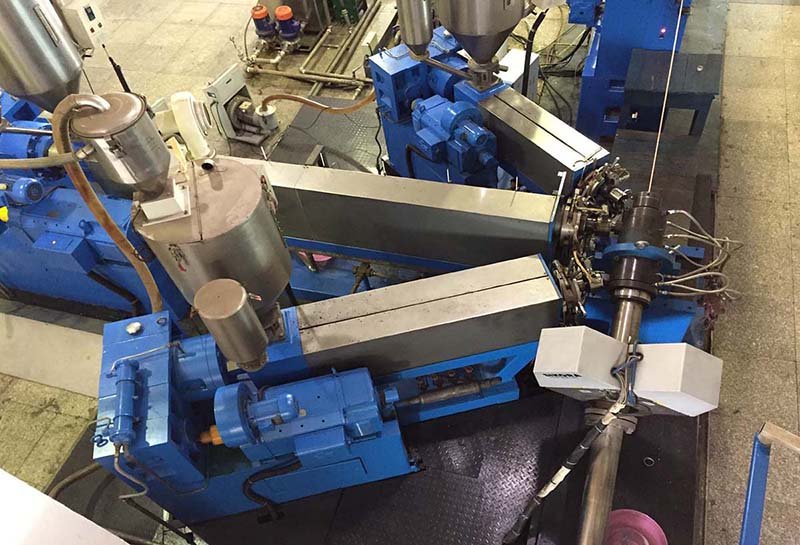

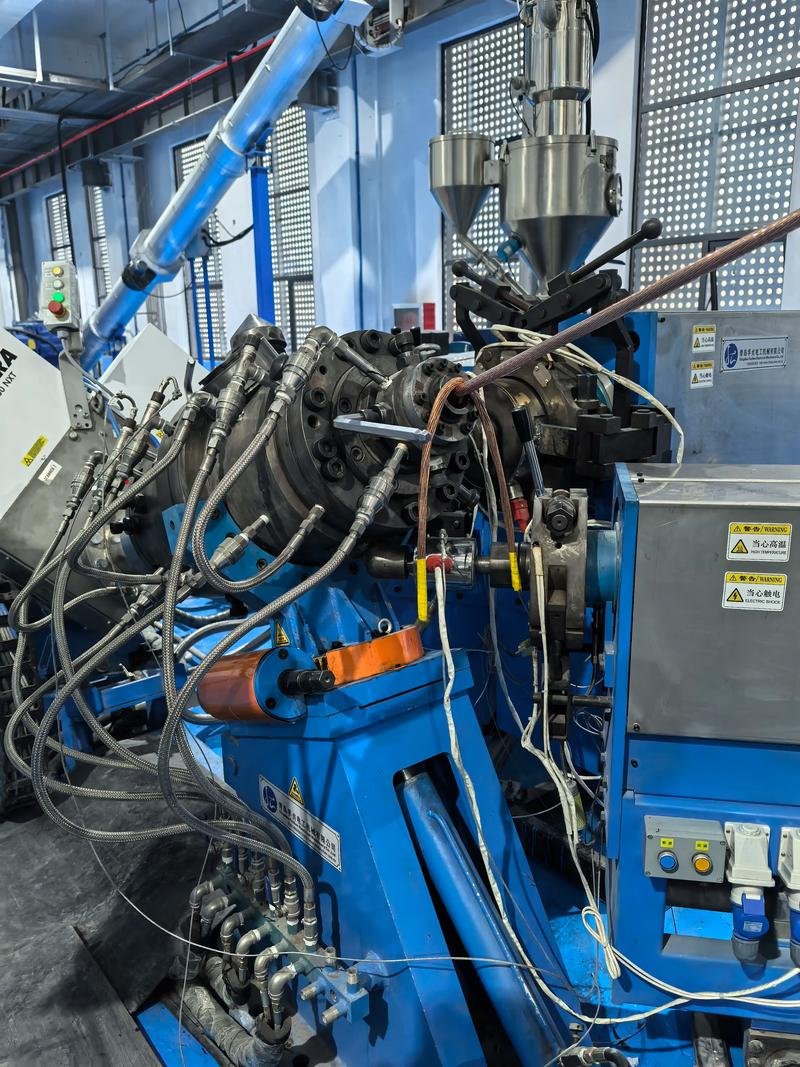

- Gerçek Üç Katmanlı Eş EkstrüzyonÖzel ekstrüderler (tipik olarak 80 mm iletken elek + 175 mm XLPE izolasyon + 100 mm izolasyon eleği), mükemmel eşmerkezlilik ve katmanlar arasında arayüz kirlenmesi olmadan moleküler bağ sağlayan hassas üç katmanlı bir çapraz kafayı besler.
- Kuru Kürleme İşlemiKısa devre ısıtmalı, yüksek basınçlı azotla çapraz bağlamalı ve çok kademeli su soğutmalı katenari tipi dağıtım borusu. Bu kuru yöntem, buhar veya sıcak su kürlemesinde yaygın olan nemle ilgili kusurları ortadan kaldırarak, daha yüksek çapraz bağlama derecesine ve daha iyi elektriksel özelliklere sahip daha temiz XLPE sağlar.

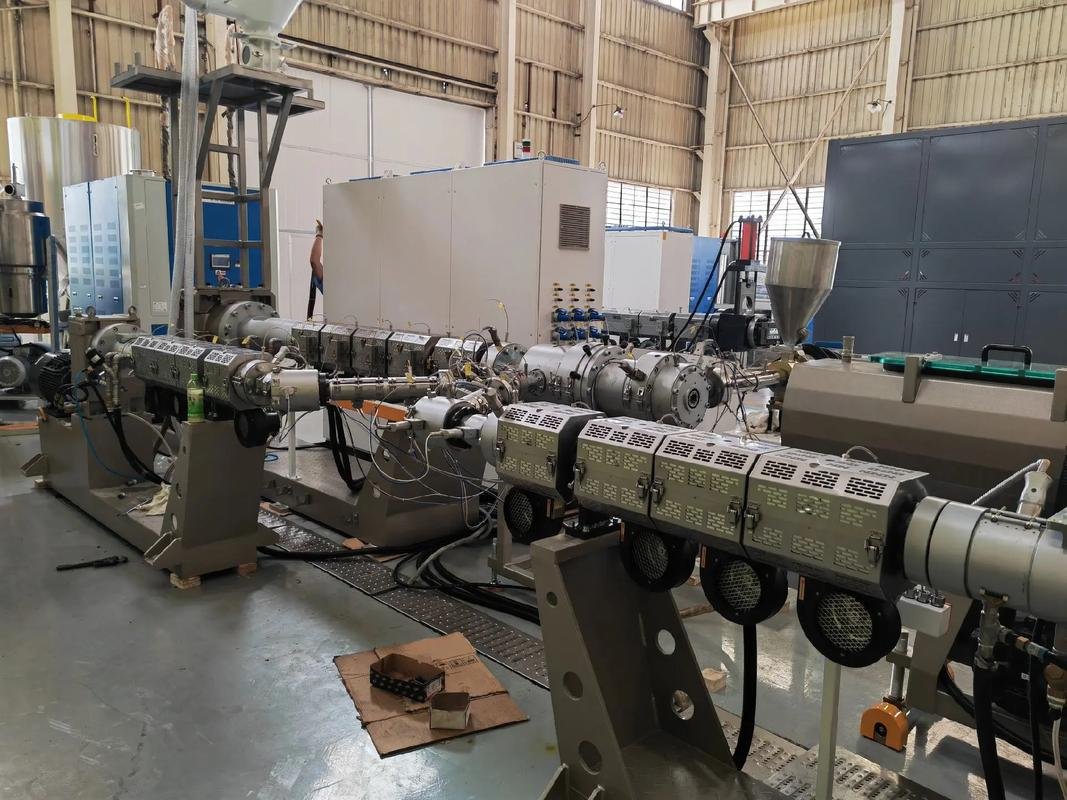

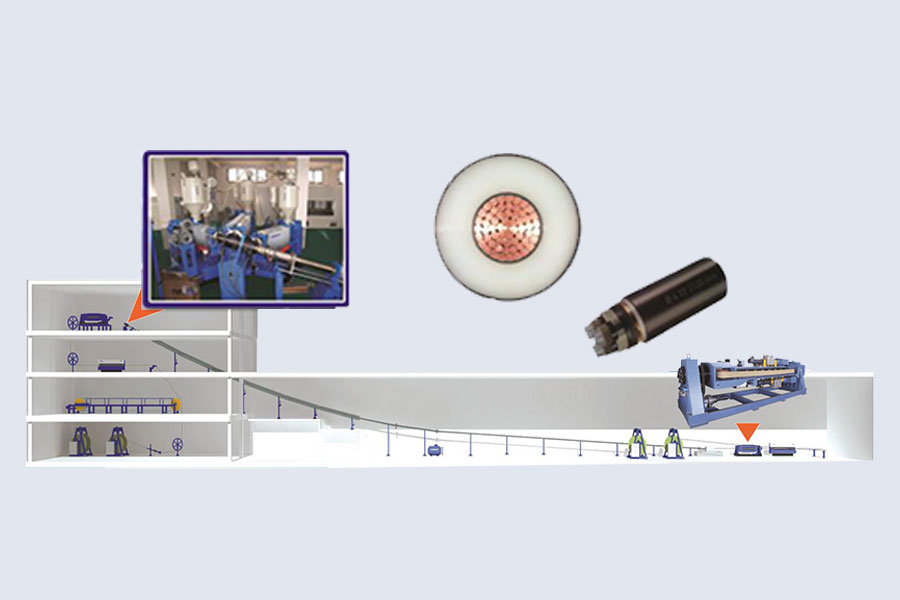

- Komple Üretim HattıAğır hizmet tipi besleme ayakları, akümülatörler, yüksek hassasiyetli paletler, sarkma kontrol cihazı, uzun katenari kürleme borusu (yaklaşık 54 m ısıtma bölümü), ön soğutma ve soğutma bölümleri (toplam soğutma uzunluğu 114 m'ye kadar) ve sağlam gerdirme ayakları içerir.
- Akıllı KontrolMMI + PLC sistemi, maksimum tekrarlanabilirlik ve izlenebilirlik için tüm proses parametrelerinin gerçek zamanlı izlenmesini, veri depolama/geri alma işlemlerini ve kapalı döngü ayarlamasını sağlar.
Bu hat, 50–1600 mm² bakır damarlı ve 70–1600 mm² alüminyum damarlı kabloları destekler; maksimum kablo çapı 100 mm ve ağırlığı 25 kg/m'dir, bu da onu hem orta gerilim (10–35 kV) hem de yüksek gerilim (66–132 kV) kablo üretimi için ideal kılar.
Teknik Özellikler
| Parametre | Özellikler |
|---|
| Gerilim Sınıfı | 10–35–66–110–132 kV XLPE |
| İletken Kesiti | Bakır: 50–1600 mm² Alüminyum: 70–1600 mm² |
| Maksimum Kablo Ağırlığı | 25 kg/m |
| Maksimum Kablo Çapı | 100 mm |
| Katman Kalınlığı | İletken ekranı: 0,5–3,0 mm Yalıtım: 3,4–20 mm Yalıtım ekranı: 0,5–3,0 mm |
| Hat Hızı | 0–15 m/dak (işleme bağlı) |
| Kürleme Tüpü Tipi | Yarım katenari |
| Isıtma Borusu Uzunluğu | Yaklaşık 54 m (7-9 ısıtma bölgesi) |
| Soğutma Borusu Uzunluğu | 102–114 m (13–17 tüp) |
| Kurulu Güç | 1080 kVA |
| Kamu Hizmetleri | Su: 0,2–0,6 MPa, 12,5 m³/saat Sıkıştırılmış hava: 0,6–0,8 MPa Azot: 2,0–2,5 MPa, ,5% saflık, 0,8–1 m³/saat |
Belirli voltaj sınıflarına ve üretim hedeflerine uygun özel konfigürasyonlar ve uzatılmış tüp uzunlukları mevcuttur.
Primary Applications in Power Cable Industry
- Medium-Voltage Power Cables (10–35 kV): Underground distribution and industrial networks
- High-Voltage Transmission Cables (66–132 kV): Grid infrastructure and renewable energy projects
- XLPE-Insulated Underground & Submarine Power Cables
- Grid Interconnection & Renewable Energy Projects: Solar, wind, and smart-grid applications
Bu MV CCV line is the preferred wire extrusion machine for manufacturers seeking consistent, high-quality XLPE insulation that meets or exceeds global standards while maximizing throughput and minimizing material waste.
Güvenilirlik, verimlilik ve uzun vadeli yatırım getirisi için tasarlanmıştır.
Tarafından inşa edildi RLB (Jiangsu Güvenilir Endüstri A.Ş., Ltd.), a trusted name in cable machinery with decades of experience, every component of this cable extruder — from the precision triple-layer crosshead to the robust catenary curing system — is designed for heavy-duty, continuous operation. Compared to conventional steam-cured lines, the dry-cure triple extrusion line offers:
- Homogeneous insulation free from micro-voids and water trees
- Higher AC and impulse breakdown strength
- Superior long-term electrical performance and cable longevity
- Reduced scrap rates and faster line speeds
- Lower overall operating costs through energy-efficient nitrogen curing
Whether you are expanding medium voltage cable production or entering the HV segment, this advanced cable extruder machine delivers the performance, flexibility, and technical reliability that modern cable manufacturers demand.
Ready to enhance your XLPE cable production capabilities? Şimdi bilgi isteyin for detailed technical quotation, custom configuration, layout design, or factory visit. Our engineering team provides full turnkey solutions, installation support, operator training, and long-term technical partnership.
