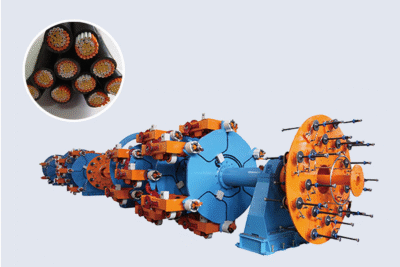

Modern kablo üretiminde, düzgün sarım uzunluğu, tutarlı gerilim ve üstün iletken kalitesi elde etmek, havai iletim hatları, güç kabloları ve özel uygulamalar için şarttır. RLB Kafes Tipi Büküm Makinesi (500 ve 630 modelleri), çelik çekirdekli alüminyum örgülü tellerin (ACSR), alüminyum kaplı çelik, çıplak bakır, çıplak alüminyum, güç optik kabloları ve çok damarlı kontrol kabloları (19/37 damara kadar) için tasarlanmış sağlam, yüksek performanslı bir çözümdür.
Otomatik gerilim telafisi ve isteğe bağlı doldurma cihazları ile esnek 6B ila 24B konfigürasyonlarında sunulan bu sağlam kafesli bükme makinesi, yüksek hacimli üretim ortamlarında olağanüstü üretkenlik, mükemmel kablo yuvarlaklığı ve uzun vadeli güvenilirlik sağlar.
Bu Tel Hale Makinesinin Çekirdek Teknolojisi ve Mühendislik Avantajları
- 100% Geriye Dönüş Hareketi: Eşsiz kafes tasarımı, dönüş sırasında bobinleri düz tutarak tek tellerdeki iç burulma gerilimini ortadan kaldırır. Bu, istenmeyen bükülme getiren tübüler veya planet bükücülere kıyasla üstün esneklik, yuvarlaklık ve elektriksel performans sağlar.
- Hassas Sabit Gerilim SistemiOtomatik makara çapı algılamalı manyetik histerezis gerginlik kontrolörleri, tam dolu makaradan boş makaraya kadar kararlı gerginliği koruyarak, tel kopmasını ve hurdayı en aza indirerek PLC'ye gerçek zamanlı veri beslemesi yapar.
- Gelişmiş Sürüş ve Senkronizasyon: Topraklı şaftlı DC ana motor veya kafes bölümü başına ayrı AC servo motorlar; Büküm aralığını, yönünü, otomatik gerilim kontrolünü ve çekiş ve sarıcı ile tam hat senkronizasyonunu önceden ayarlamak için MMI + PLC sistemi.
- Esnek ve Ağır Hizmet Tipi Yapılandırma24 adede kadar dolum cihazını destekler; hızlı, güvenli makara elleçlemesi için yükleme vinci veya yükleme arabası ile uyumludur. Maksimum 50 mm çapa kadar damarlı iletken için büyük boşaltma (PN500/PND500) ve toplama makaraları (PN2500'e kadar).
- Yüksek Verimlilik ve Düşük Bakım: Kademesiz tabaka uzunluğu ayarı, sağlam yapı ve eksiksiz çok katmanlı kablo üretim hatları için çevrimiçi doldurma, bantlama veya zırhlama ekipmanlarıyla sorunsuz entegrasyon.
Bu özellikler, geleneksel sistemlere kıyasla daha yüksek verim, daha düşük hurda oranları ve tutarlı bir şekilde yüksek kaliteli telli iletkenler sunar.
Teknik Özellikler
| Model | Tek Tel Çapı (mm) | Maks. İzoleli İletken OD (mm) | Maks. Dönüş Hızı (devir/dak) | Maksimum Çekme Hızı (m/dak) | Kafeste Ödeme Makarası | Merkez Ödeme Makarası | Harcama makarası |
|---|
| 500 | Bakır: Φ1.5–3.0 Alüminyum: Φ1.8–4.0 Yalıtımlı: Φ3.0–8.0 | Φ45 | 6B: 100 12B: 100 18B: 70 24B: 62 | 51 | PN500/PND500 | PN800/PN1600 | PN1600/PN2500 |
| 630 | Bakır: Φ1.5–5.0 Alüminyum: Φ1.8–5.0 İzolasyonlu: Φ3.0–10.0 | Φ50 | 6B: 70 12B: 70 18B: 62 24B: 50 | 42 | PN500/PND500 | PN800/PN1600 | PN1600/PN2500 |
Merkezi yükseklik: 1000 mm. Büküm adım uzunluğu kademesiz ve tam ayarlanabilir. Özel konfigürasyonlar mevcuttur.
Kablo Üretiminde Başlıca Uygulamalar
- Çelik Özlü Alüminyum İletkenler (ACSR) ve alüminyum kaplı çelik teller
- Bare Bakır ve Bare Alüminyum İletkenler güç kabloları için
- Güç Optik Kablolar ve kompozit yer üstü koruma telleri (OPGW)
- 19/37-Çekirdek Kontrol ve Enstrümantasyon Kabloları
- Çelik Tel Zırhlı Kablolar ve özel örgülü ürünler
Bu kafes tipi büküm makinesi Kesintisiz yüksek kaliteli çıktı, minimum kesinti süresi ve tam büküm hatlarına kusursuz entegrasyon arayan üreticiler için akıllı seçimdir.
Güvenilirlik, verimlilik ve uzun vadeli yatırım getirisi için tasarlanmıştır.
Üretici firma: RLB (Jiangsu Güvenilir Endüstri A.Ş., Ltd.) — güvenilir kablo ve tel makineleri tedarikçisi onlarca yıllık uzmanlıkla — bunun her bileşeni kafes gergi makinesi RLB kafes tipi tasarım, boru veya planet tel çekme makinelerine kıyasla şunları sunar:
- 100% ters büküm: gerilimsiz iletkenler ve üstün elektriksel özellikler
- Kararlı gerilim ve azalmış hurda oranları
- Esnek yapılandırmalarla daha yüksek verimlilik
- Anahtar teslimi üretim hatları için aşağı akış ekipmanlarıyla tam uyumluluk
İster standart ACSR, isterse birinci sınıf OPGW ve çok telli kablolar üretin, bu Yüksek hızlı kafes tellendirme makinesi modern kablo üreticilerinin talep ettiği performansı, esnekliği ve uzun vadeli güvenilirliği sağlar.
100% ters büküm teknolojisiyle tel sarma kapasitenizi artırmaya hazır mısınız?
Şimdi bilgi isteyin teknik fiyat teklifi, özel yapılandırma, yerleşim tasarımı veya fabrika ziyareti için. Mühendislik ekibimiz tam anahtar teslim çözümler, kurulum desteği, operatör eğitimi ve sürekli teknik ortaklık sunmaktadır.
Kafes Tip Bükme Makinesi – Güvenilir Kablo
Kafes Tipi Örgü Makinesi (500 ve 630 modelleri), ACSR, çıplak bakır/alüminyum iletkenler, OPGW ve çok damarlı güç kabloları için 100% ters bükümlü örgü üretir. Sabit döner boru, otomatik gerilim kontrolü, HMI+PLC sistemi.
Ürün SKU: Bükme Makinesi 500
Ürün markası: Güvenilir Makineler
Ürün para birimi: Amerikan Doları
Ürün Fiyatı: Fiyat teklifi için iletişime geçin.
Ürün stokta: Stokta var
