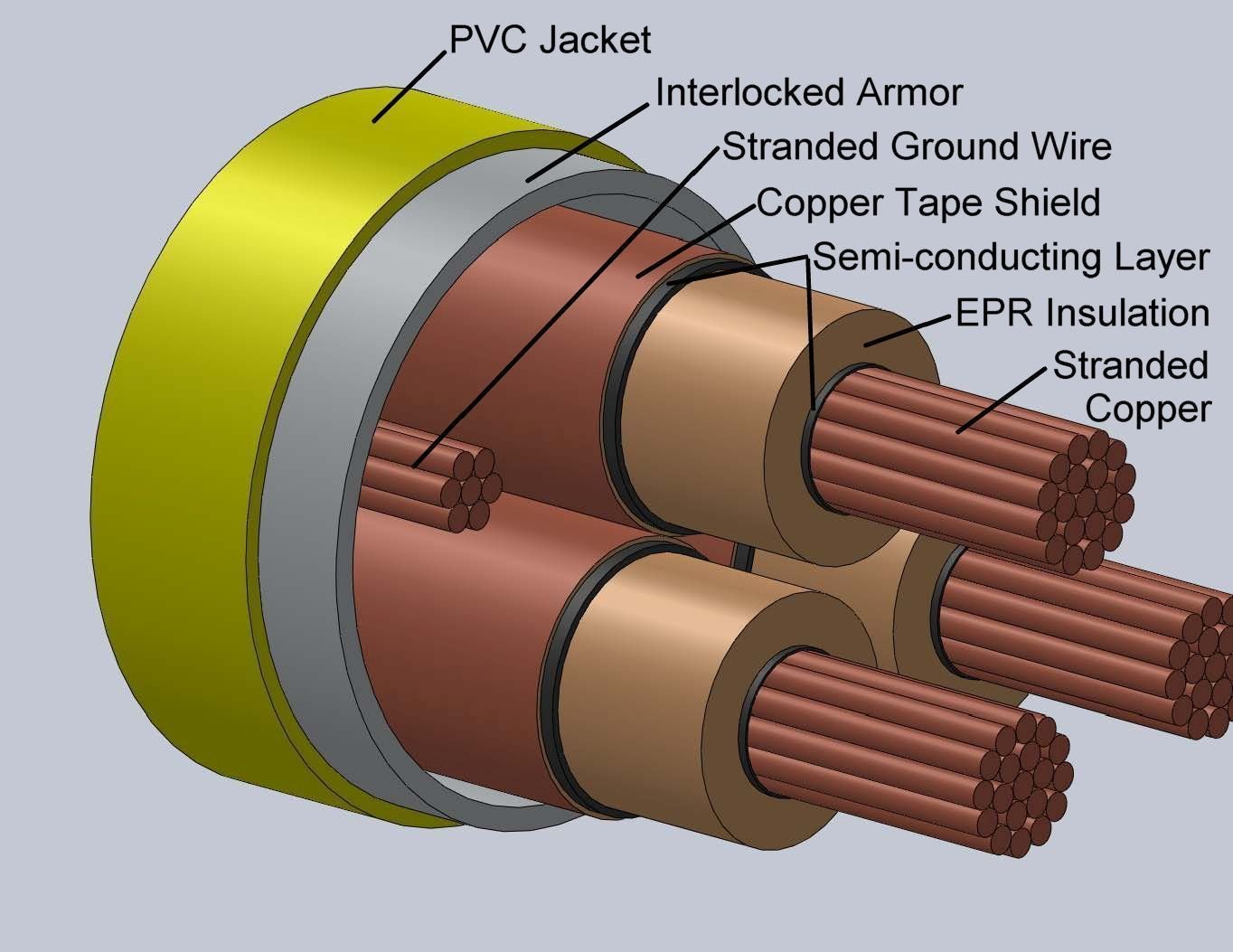

Dans la production de câbles d'énergie moyenne et haute tension, une protection mécanique robuste et une excellente flexibilité sont indispensables. La machine d'armure à verrouillage continu RLB (modèles RLH-30, RLH-50, RLH-100, RLH-130) offre une armure à ruban d'acier à verrouillage continu de pointe pour les câbles circulaires. Ce système de verrouillage tangentiel avancé forme une couche d'armure résistante, uniforme et flexible en un seul passage à grande vitesse – idéal pour les câbles souterrains, sous-marins et industriels qui doivent résister à l'écrasement, aux chocs et aux contraintes environnementales tout en conservant d'excellentes performances de flexion.
Conçue pour une intégration transparente dans les lignes de câblage, de pose ou d'extrusion existantes, la machine d'armure à verrouillage continu RLB assure un chevauchement constant, un gaspillage de matériaux minimal et une qualité de câble supérieure à des vitesses de rotation allant jusqu'à 1200 tr/min.
Working Principle of the Continuous Interlocking Armoring Machine
The machine employs a proven tangential continuous interlocking system: flat steel tape is fed from a payoff stand through a precision forming head that rotates at high speed while the cable core advances linearly. The tape is helically wrapped and mechanically interlocked edge-to-edge with exact overlap (typically 20–30%), creating a strong, flexible armor layer without welding or gaps. Servo-driven controls ensure consistent pitch, tension, and synchronization, while the heavy-duty frame and aerodynamic design minimize vibration for stable operation even at maximum speeds.
Principaux avantages en matière d'ingénierie
- Technologie d'emboîtement continu: Forme un blindage en ruban d'acier à enroulement hélicoïdal serré avec un chevauchement précis, offrant une protection mécanique exceptionnelle sans interstices ni points faibles.
- Performances à haute vitesse: Des vitesses de rotation maximales de 1200 tr/min (RLH-30) à 700 tr/min (RLH-130) offrent une productivité exceptionnelle pour une large gamme de diamètres de câbles.
- Compatibilité étendue avec les matériaux: Convient aux rubans d'acier d'une largeur de 9,5 mm à 25,4 mm et d'une épaisseur de 0,5 mm à 0,8 mm, adaptés aux rubans en acier galvanisé ou inoxydable.
- Fonctionnement stable et fiableSa construction robuste avec commandes servo-motorisées assure un fonctionnement fluide et sans vibrations, ainsi qu'une qualité de blindage constante du début à la fin.
- Gamme de câbles flexibles: Armure les câbles circulaires avec des diamètres extérieurs de Φ30 mm à Φ130 mm, couvrant la plupart des exigences en matière de câbles d'alimentation moyenne et haute tension.
Ces caractéristiques permettent d'obtenir des câbles blindés qui répondent aux spécifications rigoureuses des normes IEC, GB et des clients en matière de résistance à l'écrasement, de flexibilité et de durabilité à long terme.
Spécifications techniques
| Modèle | Largeur du ruban (mm) | Épaisseur du ruban (mm) | Diamètre extérieur du câble blindé (mm) | Vitesse de rotation maximale (tr/min) |
|---|
| RLH-30 | 9,5 – 12,7 | 0,5 – 0,8 | Φ30 | 1200 |
| RLH-50 | 9,5 – 12,7 | 0,5 – 0,8 | Φ50 | 1000 |
| RLH-100 | 9,5 – 19 | 0,5 – 0,8 | Φ100 | 800 |
| RLH-130 | 9,5 – 25,4 | 0,5 – 0,8 | Φ130 | 700 |
RLB Continuous Interlocking Armoring Machine vs Traditional Steel Wire Armor – Performance Comparison
| Fonctionnalité | RLB Continuous Interlock Armor | Traditional Steel Wire Armor |
|---|
| Armor Type | Helical interlocked steel tape | Stranded steel wires |
| Flexibility & Bend Radius | Excellent (lighter, more flexible) | Good but stiffer |
| Crush & Impact Resistance | Outstanding (uniform layer) | High longitudinal strength |
| Production Speed | High-speed single pass (up to 1200 RPM) | Lower speed, multi-pass |
| Material Waste | Minimal (precise overlap) | Plus haut |
| Weight & Cost | Lower | Plus haut |
| Applications idéales | Underground, submarine, MV/HV power | Heavy-duty pulling applications |
Applications principales
- Câbles d'alimentation moyenne et haute tension nécessitant un blindage en ruban d'acier pour la protection mécanique
- Câbles souterrains et enterrés directement
- Câbles sous-marins et offshore
- Câbles industriels et miniers exposés à des conditions mécaniques difficiles
- Câbles de commande résistants au feu et blindés
Le processus d'imbrication continue produit une couche d'armure flexible mais extrêmement résistante qui protège l'âme du câble pendant l'installation et tout au long de sa durée de vie, tout en maintenant un excellent rayon de courbure pour une manipulation et une pose plus faciles.
Why Choose Your Reliable China Interlocking Armouring Machine Manufacturer
With decades of experience as a leading cable machinery supplier, RLB combines German-level engineering precision with practical, customer-driven customization. Every Machine de blindage à verrouillage continu undergoes rigorous dynamic testing, CE/ISO verification, and factory acceptance before shipment. We focus on reliable quality, technical solutions, customized service, and long-term cooperation—providing full lifecycle support from initial consultation and factory layout design to installation, operator training, spare parts, and remote technical assistance.
Demande d'informations
– Contact our senior technical team today for a detailed proposal tailored to your cable specifications, production volume, and plant requirements. Let us help you upgrade your armoring line with proven, high-performance technology that maximizes output, minimizes costs, and ensures consistent premium cable quality.
