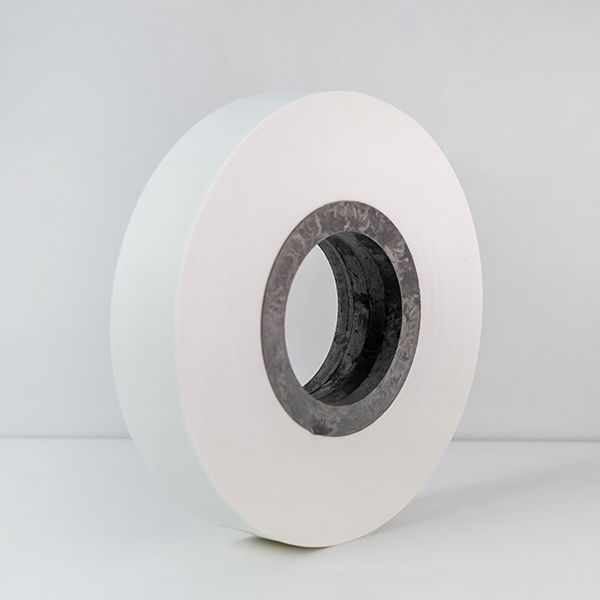

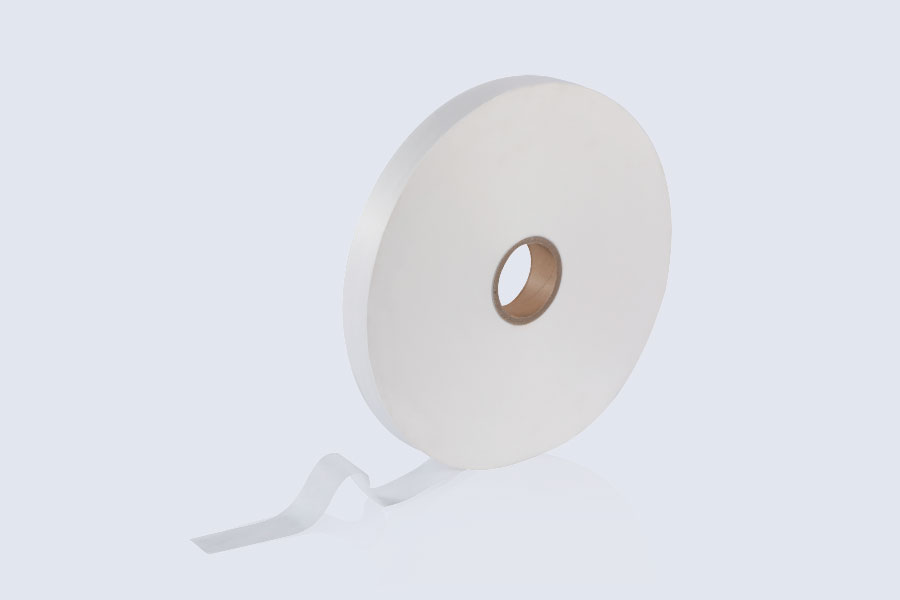

Su Tutucu Bant / Sişen Bant is a non-woven polyester fabric impregnated with superabsorbent polymer (SAP, primarily sodium polyacrylate) that provides rapid longitudinal water blocking in power, control, and optical cables. Upon water contact it absorbs moisture and expands into a stable gel within 1–3 minutes, sealing interstices and limiting longitudinal migration typically to less than 1 m under standard hydrostatic test conditions.
How Water Blocking / Swellable Tape Functions in Cable Construction
The tape is applied longitudinally or helically over the insulation screen, under the metallic screen/sheath, or over armour wires. When water enters through a jacket breach, joint, or sheath defect, SAP particles absorb liquid by osmosis and hydrogen bonding. Volume expansion fills voids between conductors, screens and sheath, forming a high-viscosity gel barrier that resists further axial flow.
Typical laboratory performance (GB/T and manufacturer data aligned with IEC 60502 water-penetration principles):
- Swelling height: ≥12–18 mm within 1–3 min (single-side vs double-side grades)
- Şişme hızı: İlk dakikada ≥6–12 mm
- Tensile strength: ≥25–50 N/cm
- Elongation: ≥8–14 %
- Short-term thermal stability: 230 °C (processing / extrusion)
- Long-term operating temperature: 90 °C
- Moisture content: ≤9 %
Semi-conductive grades incorporate carbon black for controlled volume resistivity (typically ≤0.05–0.1 MΩ·cm surface), ensuring electrical continuity between insulation screen and metallic sheath. Non-conductive grades are used over screens or armour where insulation integrity is required.
Başlıca Teknik Avantajlar ve Performans Faydaları
Hızlı ve Yüksek Verimli Şişme Yüksek jel mukavemeti sayesinde hızlı şişme kinetiği sağlar ve suyun geçişini neredeyse anında engeller; bu da fiber optik ve güç kablolarında zorlu su geçirmezlik testlerinden geçmek için kritik öneme sahiptir.
İşlem Dostu Mekanik Özellikler
- Çekme dayanımı: ≥25–50 N/cm (güçlendirilmiş kalitelerde daha yüksek)
- Uzama: ≥8–14%
- Hafif ve ince profil (tipik olarak 0,1–0,3 mm)
Bu özellikler, yüksek hızlı hatlarda yırtılma, kırışma veya toz oluşumu olmadan düzgün uzunlamasına veya sarmal uygulama sağlar.
Her Kablo Tasarımı İçin Çok Yönlü Konfigürasyonlar Şu dillerde mevcuttur:
- Tek taraflı Ve çift taraflı versiyonlar
- İletken olmayan (fiber optik ve telekom kabloları için standart)
- Yarı iletken (Orta ve yüksek gerilim güç kablolarının metalik ekranlar boyunca elektriksel sürekliliği sağlaması için gereklidir)
Mükemmel Çevresel ve Termal Kararlılık
- Kısa vadeli kararlılık: 230°C'ye kadar (ekstrüzyon ve işleme sırasında)
- Uzun süreli çalışma sıcaklığı: 90°C'ye kadar
- Düşük nem içeriği ve REACH & RoHS standartlarına tam uyumluluk.
Özel uygulamalar için alev geciktirici ve takviyeli kaliteler de mevcuttur.
Uzun Süreli Jel Bütünlüğü Oluşan jel, kablonun kullanım ömrü boyunca stabil kalır ve su ağaçlanmasını, iletken korozyonunu ve dielektrik bozulmasını önleyerek yeraltı, denizaltı ve dış mekan kurulumlarında kablo güvenilirliğini önemli ölçüde artırır.
Kablo Sistemlerinde Başlıca Uygulamalar
Su geçirmez bant, kablo çekirdeği ile dış kılıf arasında boylamasına su geçirmez katman olarak yaygın olarak aşağıdaki uygulamalarda kullanılır:
- Optik Fiber Kablolar (gevşek tüp, şerit, mikro kablo ve denizaltı tasarımları)
- Telekomünikasyon ve Veri İletim Kabloları
- Kontrol ve Enstrümantasyon Kabloları
- Orta ve Yüksek Gerilim Güç Kabloları (MV/HV)
- Yeraltı, Doğrudan Toprağa Gömülü, Denizaltı ve Açık Hava Kabloları nem riskine maruz kalma
Özellikle diğer bariyerlerle (örneğin kopolimer kaplı bantlar veya metal kılıflar) birlikte kullanıldığında, kapsamlı radyal ve boylamsal koruma için son derece etkilidir.
Su Geçirmez Bant vs. Su Geçirmez Toz ve Şişebilen İplik – Hızlı Karşılaştırma
| Özellik | Su Geçirmez Bant | Su Engelleyici Toz (SAP) | Şişebilen İplik | En İyisi İçin |
|---|
| Uygulama Yöntemi | Boyuna/sarmal sarma | Karaya oturma sırasında doğrudan ekleme | Çekirdeğe veya bağlayıcıya entegre edilmiştir | Düzgün dağılım için bant |
| Şişme Hızı | Çok hızlı (≥12–18 mm/3 dk) | Anında jel oluşumu | Ilıman | Yüksek hızlı otomatik hatlar |
| Mekanik Mukavemet | Yüksek çekme dayanımı ve uzama | Yok (sadece toz) | İyi (iplik takviyesi) | Yapısal bütünlük gereklidir. |
| İletkenlik Seçenekleri | Yarı iletken ve iletken olmayan | Sadece iletken olmayan | Sınırlı | Güç kabloları (yarı iletken) |
| Temizlik ve Toz | Çok temiz | Taşıma sırasında oluşabilecek toz | Temiz | Modern yüksek hızlı üretim |
| Tipik Kullanım | Fiber optik, telekomünikasyon, orta/yüksek gerilim enerji | İletken bükülmesi | Hafif fiber optik çekirdekler | Çok yönlü uzunlamasına bloklama |
Bu karşılaştırma, birçok üreticinin karmaşık kablo yapılarında performans, kullanım kolaylığı ve güvenilirlik dengesi nedeniyle Su Geçirmez Bandı tercih etmesinin nedenini göstermektedir.
Teknik Özellikler

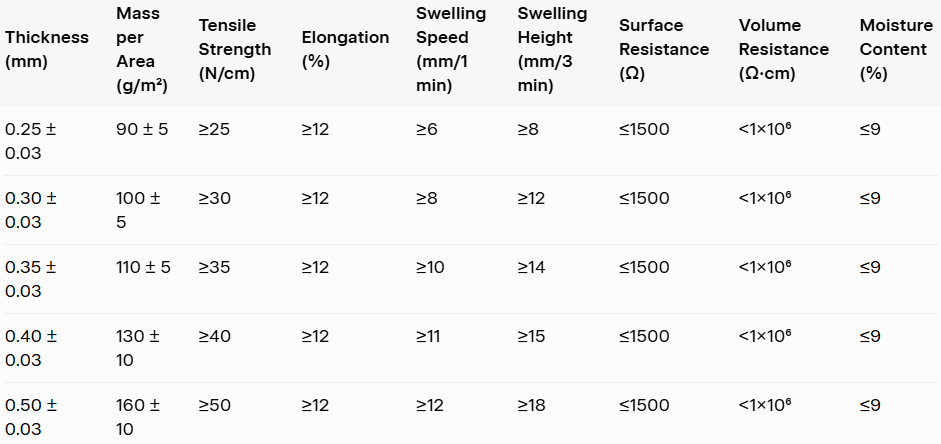

Yarı İletken Su Geçirmez Bant (Tek Taraflı)
| Thickness (mm) | Mass per Area (g/m²) | Tensile Strength (N/cm) | Elongation (%) | Swelling Speed (mm/1 min) | Swelling Height (mm/3 min) | Surface Resistance (Ω) | Volume Resistance (Ω·cm) | Moisture Content (%) |
|---|
| 0.25 ± 0.03 | 90 ± 5 | ≥25 | ≥12 | ≥6 | ≥8 | ≤1500 | <1×10⁶ | ≤9 |
| 0.30 ± 0.03 | 100 ± 5 | ≥30 | ≥12 | ≥8 | ≥12 | ≤1500 | <1×10⁶ | ≤9 |
| 0.35 ± 0.03 | 110 ± 5 | ≥35 | ≥12 | ≥10 | ≥14 | ≤1500 | <1×10⁶ | ≤9 |
| 0.40 ± 0.03 | 130 ± 10 | ≥40 | ≥12 | ≥11 | ≥15 | ≤1500 | <1×10⁶ | ≤9 |
| 0.50 ± 0.03 | 160 ± 10 | ≥50 | ≥12 | ≥12 | ≥18 | ≤1500 | <1×10⁶ | ≤9 |

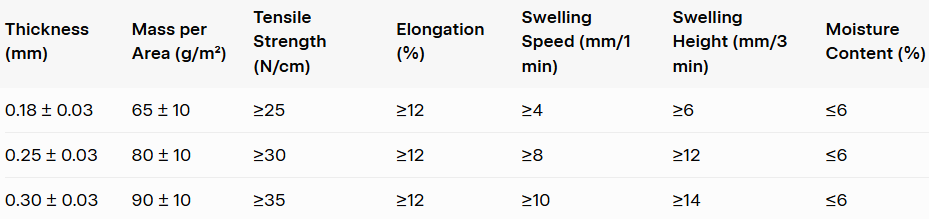

İletken Olmayan Su Geçirmez Bant (Çift Taraflı Örnek)
| Thickness (mm) | Mass per Area (g/m²) | Tensile Strength (N/cm) | Elongation (%) | Swelling Speed (mm/1 min) | Swelling Height (mm/3 min) | Moisture Content (%) |
|---|
| 0.18 ± 0.03 | 65 ± 10 | ≥25 | ≥12 | ≥4 | ≥6 | ≤6 |
| 0.25 ± 0.03 | 80 ± 10 | ≥30 | ≥12 | ≥8 | ≥12 | ≤6 |
| 0.30 ± 0.03 | 90 ± 10 | ≥35 | ≥12 | ≥10 | ≥14 | ≤6 |
NotTek taraflı ve çift taraflı, iletken ve iletken olmayan tüm ürün çeşitleri mevcuttur. İstek üzerine özel özellikler de sağlanabilir.
| Parametre | Yarı İletken (Tek Taraflı) | İletken Olmayan (Çift Taraflı) | Test Koşulu / Standardı |
|---|
| Şişlik Yüksekliği | ≥12 mm | ≥18 mm | 1-3 dakika içinde |
| Şişme Hızı | Hızlı | Çok hızlı | Suyla temas ettiğinde |
| Çekme Mukavemeti | Yüksek | Yüksek | Karaya oturma sırasında |
| Çalışma Sıcaklığı (Kısa Süreli) | 230°C'ye kadar | 230°C'ye kadar | İşleme kararlılığı |
| Çalışma Sıcaklığı (Uzun Süreli) | 90°C'ye kadar | 90°C'ye kadar | Hizmet ömrü |
| Nem İçeriği | Düşük | Düşük | Üretim öncesi |
| Uyumluluk | REACH ve RoHS | REACH ve RoHS | Çevre standartları |
(Tam kablo tasarımlarına uygun özel tek taraflı / çift taraflı, iletken / iletken olmayan kaliteler mevcuttur.)
Key Technical Parameters Summary
| Grade Type | Thickness (mm) | Mass (g/m²) | Swelling Speed (mm/1 min) | Swelling Height (mm/3 min) | Tensile (N/cm) | Short-term Stability (°C) |
|---|
| Non-cond. thin | 0.20 ± 0.03 | 70–80 | ≥6–9 | ≥9–12 | ≥25–35 | 230 |
| Non-cond. standard | 0.25–0.30 | 85–110 | ≥8–12 | ≥12–16 | ≥35–50 | 230 |
| Semi-cond. standard | 0.30 ± 0.02 | 120–125 | ≥8–12 | ≥12–16 | ≥50–53 | 230 |
| High-swell reinforced | 0.40–0.50 | 120–140 | ≥10–12 | ≥15–18 | ≥40 | 230–250 |
Standards, Testing and Recent Industry Requirements
IEC 60502 series defines water-penetration tests (longitudinal, with 1 m water head and thermal cycles). IEEE 3150-2025 (published August 2025) specifically addresses testing methods for semi-conductive water-blocking tape in 110–500 kV XLPE AC cables, focusing on properties that prevent buffer-layer ablation failures. Chinese industry standard YD/T 1115.1-2023 covers telecommunications and optical-fibre applications. REACH & RoHS compliance is mandatory for global supply.
Recent field experience (2020–2026) shows that incomplete drying or excessive moisture content in the tape before sheathing can lead to white powder precipitation (sodium polyacrylate + aluminium corrosion products). This raises volume resistivity, lowers relative permittivity and thermal conductivity, and can initiate partial discharge between the tape and aluminium sheath—resulting in local ablation of the buffer layer. Proper moisture control (<9 %), correct overlap, and verified swelling performance after heat ageing (90 °C, 12 months equivalent) are therefore critical process controls.
Application Guidelines and Process Considerations
- Medium- and high-voltage XLPE power cables: Semi-conductive tape applied over insulation screen, under metallic sheath; optional second non-conductive layer over wire screen.
- Submarine / wet-location cables: Double-side high-swell grades combined with radial moisture barriers (Al/PE laminate).
- Optical fibre and hybrid cables: Thin non-conductive tape or yarn for interstitial filling.
- İşleniyor: Tape must withstand CV-line temperatures up to 230 °C without powder loss or dimensional change. Widths are slit from 8 mm to >500 mm; core diameters typically 76–150 mm.
Common failure modes to avoid:
- Insufficient swelling height after ageing → incomplete sealing under pressure.
- High residual moisture → premature gelation or powder migration.
- Incorrect conductivity grade → equipotential disruption or dielectric stress.
- Mechanical damage during high-speed application → gaps that allow water tracking.
Practical Recommendations for Cable Manufacturers and Specifiers
Specify tape by measured swelling performance after thermal ageing rather than nominal thickness alone. Verify volume resistivity and surface conductivity for semi-conductive grades under the conditions defined in IEEE 3150-2025. Maintain low incoming moisture and control application tension to avoid wrinkles or gaps. For critical HV circuits, combine longitudinal swellable tape with a continuous radial metallic or laminated moisture barrier.
Water Blocking / Swellable Tape remains the most process-compatible and cost-effective solution for reliable longitudinal water blocking in modern XLPE, EPR and optical cable constructions. Proper grade selection and process control directly extend service life and reduce repair costs caused by moisture-induced failures.
Şimdi bilgi isteyin for detailed technical data sheets, custom slit widths, swelling test reports, or sample evaluation for your specific cable designs.

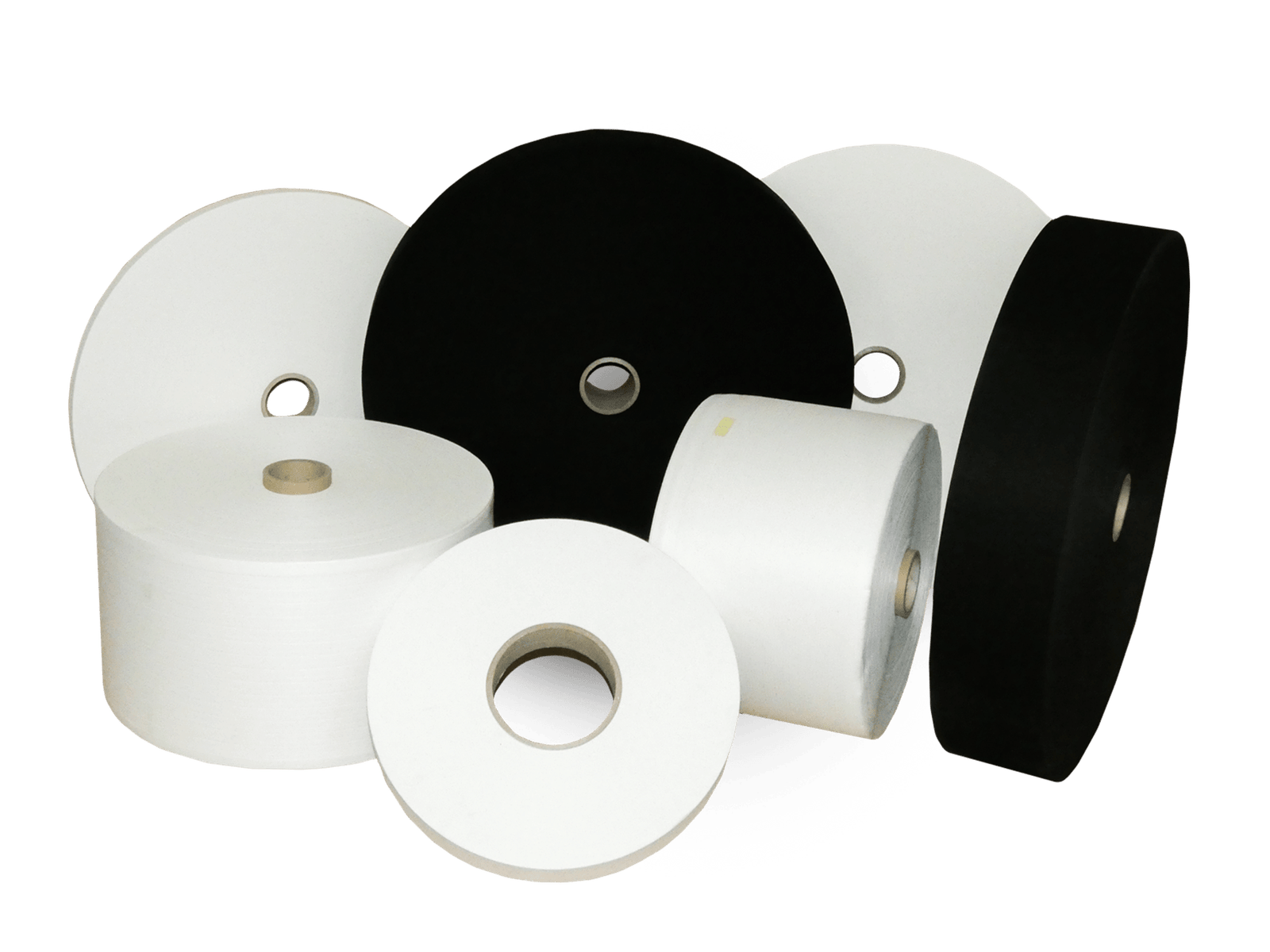

Su Geçirmez Bant / Suyla Şişen Bant – Güvenilir Kablo
